Riscaldatore del liquido di raffreddamento ad alta tensione per autobus elettrico da 30 kw
Il gruppo Hebei Nanfeng produce riscaldatori da oltre 30 anni e la nostra azienda è il più grande produttore di apparecchiature di riscaldamento e raffreddamento per automobili in Cina e il fornitore designato di veicoli militari in Cina. I mercati chiave presi di mira includono i veicoli elettrici: gestione termica della batteria e unità di refrigerazione HVAC. Allo stesso tempo, collaboriamo anche con Bosch e la qualità dei nostri prodotti e la linea di produzione sono state altamente riconosciute da Bosch.
Descrizione
Se stai cercando il riscaldatore del liquido di raffreddamento ad alta tensione per autobus elettrico da 30 kw, benvenuto nel commercio all'ingrosso del prodotto della nostra fabbrica. Essendo uno dei principali produttori e fornitori in Cina, ti offriremo il miglior servizio e consegne rapide. Ora controlla il preventivo con il nostro venditore.

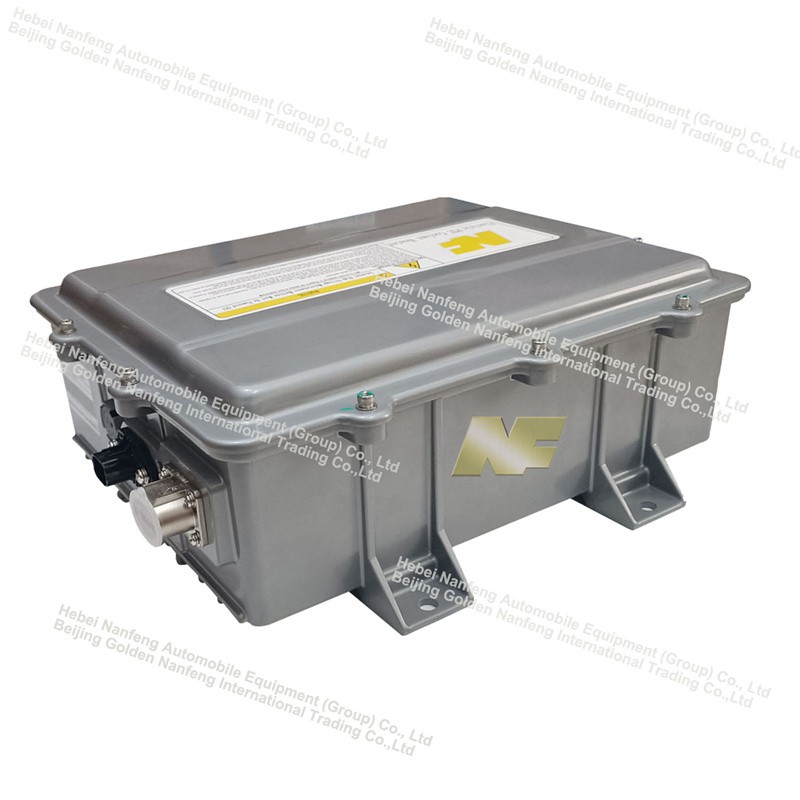

Riscaldatore del liquido di raffreddamento ad alta tensione per autobus elettrico da 30 kW
Descrizione dei prodotti
Questo riscaldatore elettrico PTC utilizza la tecnologia PTC, soddisfacendo i requisiti di sicurezza ad alta-tensione dei veicoli passeggeri e rispettando al tempo stesso i requisiti ambientali pertinenti per i componenti del vano motore.
Lo scopo del riscaldatore elettrico PTC è quello di sostituire il blocco motore come fonte di calore primaria, alimentando l'elemento riscaldante PTC per aumentare la sua temperatura e quindi riscaldare il mezzo nella tubazione di circolazione del sistema attraverso lo scambio di calore.
Le sue principali caratteristiche prestazionali sono le seguenti:
Struttura compatta, elevata densità di potenza e adattamento flessibile allo spazio di installazione del veicolo.
Il design delle tenute ridondanti migliora l'affidabilità del sistema.
| Modello | NF HVH-Q30 |
| Tensione nominale | 600V |
| Intervallo di tensione | 450-750V |
| Potenza nominale | 30KW |
| Flusso (l/h) | ＞3000 |
| Segnale di controllo | POTERE |
| IP67 | |
| Peso | 10,5 kg |
| Dimensione di montaggio | 162*305 mm |
Dimensioni di ingresso e uscita
Principi di progettazione dei prodotti
Il riscaldatore elettrico WPTC è costituito da un elemento riscaldante PTC, un controller e tubazioni interne. L'elemento riscaldante è installato in un serbatoio integrato dell'acqua per brasatura e il refrigerante scorre attraverso un collettore ad alta-precisione all'interno del serbatoio per ottenere l'assorbimento e la circolazione del calore.
La scheda del circuito del controller è fissata all'alloggiamento stampato a iniezione-con viti e un connettore si collega direttamente alla scheda del circuito. Il suo schema elettrico è mostrato nella Figura 1 di seguito:
L'unità di controllo campiona la corrente e la tensione del circuito ad alta-tensione attraverso resistori di shunt e resistori di campionamento per ottenere una protezione dal funzionamento anomalo.
Un soppressore di tensioni transitorie (TVS) è installato sull'ingresso di alimentazione a bassa-tensione per prevenire efficacemente le sovratensioni. Un trasformatore di isolamento ad alta-frequenza fornisce alimentazione ausiliaria sul lato dell'alta-tensione. Le centraline ad alta e bassa tensione comunicano e scambiano informazioni attraverso un isolatore digitale. L'alimentatore ausiliario in ingresso è dotato di protezione-di limitazione della corrente. I sensori di temperatura NCT_A e NTC_B, posizionati rispettivamente all'ingresso e all'uscita, vengono utilizzati per monitorare la temperatura del liquido di raffreddamento in tempo reale e fornire una protezione tempestiva quando la temperatura è troppo elevata.
Collegamento elettrico del prodotto
La Figura 5 di seguito mostra le definizioni dei pin per i plug-ad alta e bassa tensione.
Modello con presa ad alta tensione-: PL082X-61-6
Spina terminale del cablaggio-nel modello: PL182X-61-6
Modello con presa-a bassa tensione: 6188-6227
Modello di cablaggio a bassa tensione: 6189-7608
|
alta tensione |
1 |
CC 600 V+ |
|
2 |
DC600- |
|
|
A |
Interblocco ad alta tensione |
|
|
B |
Interblocco ad alta tensione |
|
|
LV |
1 |
CC24+ |
|
2 |
DC24- |
|
|
3 |
Interblocco ad alta tensione |
|
|
4 |
Interblocco ad alta tensione |
|
|
5 |
||
|
6 |
||
|
7 |
CAN-H |
|
|
8 |
CAN-L |
Dettagli dei prodotti
Sicurezza dei prodotti
Principio di sicurezza PTC:
Le caratteristiche intrinseche di un elemento PTC impongono che all'aumentare della temperatura, la resistenza aumenti, riducendo automaticamente la potenza riscaldante ottenibile. Ciò garantisce che, anche negli scenari-peggiori, la temperatura massima del sistema sia limitata entro l'intervallo di tolleranza dell'ambiente circostante.
Rilevamento guasti di isolamento (veicolo):
Il cliente deve collegare la vite di terra al telaio del veicolo.
Sul veicolo deve essere installato un dispositivo di rilevamento dell'isolamento per rilevare i guasti di isolamento.
Applicazione dei prodotti
