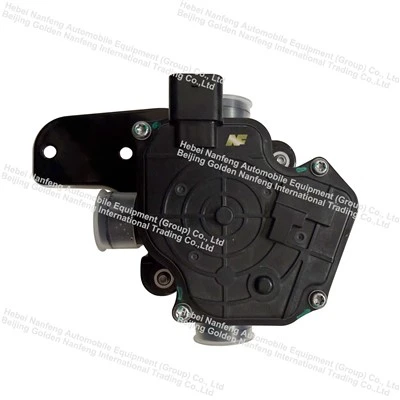

Valvola di commutazione a 3 vie ad alto flusso per la gestione termica BTMS di veicoli elettrici
La valvola del liquido di raffreddamento a 3-vie è un componente fondamentale progettato per sistemi avanzati di gestione termica della batteria (BTMS) in veicoli elettrici (EV), veicoli elettrici ibridi (HEV) e applicazioni di accumulo di energia. Questa valvola elettrica ad alte prestazioni gestisce con precisione la direzione e la distribuzione del flusso del refrigerante, consentendo la commutazione continua o il controllo proporzionale tra più circuiti termici, tra cui il raffreddamento del pacco batteria, il bypass del refrigeratore, il circuito del radiatore, il raffreddamento dell'elettronica di potenza e l'integrazione del riscaldamento dell'abitacolo.
Descrizione
Se stai cercando la valvola di commutazione a 3 vie ad alto flusso per la gestione termica btms dei veicoli elettrici, benvenuto nel commercio all'ingrosso del prodotto della nostra fabbrica. Essendo uno dei principali produttori e fornitori in Cina, ti offriremo il miglior servizio e consegne rapide. Ora controlla il preventivo con il nostro venditore.
Valvola di controllo del liquido di raffreddamento elettrica a 3 vie per BTMS nei veicoli elettrici
Valvola di controllo del liquido di raffreddamento elettrica a 3 viedescrizione
La nostra valvola di controllo del liquido di raffreddamento a 3-prestazioni elevate-a 3 vie è progettata specificamente per i sistemi di gestione termica della batteria (BTMS) nei veicoli elettrici (EV) e nelle applicazioni ibride. Progettata per controllare e deviare con precisione il flusso del refrigerante, questa valvola consente una commutazione efficiente tra diversi circuiti di raffreddamento - come il raffreddamento del pacco batteria, il bypass del refrigeratore, il circuito del radiatore o le modalità di riscaldamento, garantendo che la batteria funzioni sempre entro l'intervallo di temperatura ottimale.
 |
 |
Il problema contro la soluzione
| Problemi con le valvole convenzionali | La nostra soluzione premium |
| Un controllo impreciso provoca sbalzi di temperatura (±2 gradi) | La caratteristica di flusso equipercentuale fornisce un'uscita stabile e precisa (±0,5 gradi) |
| Le perdite sulla porta chiusa sprecano energia (flusso di bypass) | L'arresto-a tenuta di bolle-(perdita inferiore o uguale allo 0,1%) previene la perdita di energia |
| Durata breve nelle applicazioni con acqua refrigerata (condensa, corrosione) | Lo stelo in acciaio inossidabile + il corpo in ottone/bronzo resiste alla corrosione, 100,000+ cicli |
I principali vantaggi includono:
Controllo preciso del flusso
Supporta l'accensione/spegnimento o la regolazione proporzionale per una gestione accurata della temperatura e perdite di flusso incrociate-minime.
Robusta attuazione elettrica
Disponibile nelle versioni a 12 V o 24 V CC con tempi di risposta rapidi e basso consumo energetico; comunicazione PWM o LIN/CAN opzionale per un'integrazione intelligente.
Ampio raggio d'azione
Progettato per resistere ad ambienti automobilistici estremi da -40 gradi a +120 gradi, con eccellente resistenza alle vibrazioni, alla corrosione e ai refrigeranti a base di glicole.
Design compatto e leggero
Ottimizzato per moduli BTMS-con vincoli di spazio, facile installazione in qualsiasi orientamento e impatto minimo sul peso del sistema.
Elevata durata e affidabilità
Protezione classificata IP67- (opzionale), bassa caduta di pressione, prestazioni di tenuta superiori e lunga durata convalidata per applicazioni per veicoli elettrici pesanti.
Configurazioni versatili
Le valvole per refrigerante refrigerato a 3 vie possono essere progettate con diametri compresi tra 16 Ø e Ø25, richiedendo solo modifiche alle dimensioni del tubo. La valvola dell'acqua Ø25 consente il controllo della portata da 5 L/MIN a 100 L/MIN.
Come funziona: spiegazione tecnica
Principio di funzionamento
Una valvola del liquido di raffreddamento refrigerato a 3 vie regola il flusso dell'acqua refrigerata reindirizzando anziché arrestando il flusso-mantenendo costante la pressione del sistema e modulando la temperatura.
Specifiche tecniche
| NO | Nome del parametro | Valori |
| 1 | Perdita interna della valvola dell'acqua | Inferiore o uguale a 20 ml/min (test dell'acqua), differenza di pressione di 30 kPa |
| 2 | Perdita esterna della valvola dell'acqua | Inferiore o uguale a 5 ml/min (test del gas), 340 kPa (pressione relativa) |
| 3 | Tempo di risposta al cambio di modalità | <10s |
| 4 | Metodo di controllo | LIN |
| 5 | Tensione operativa standard | 24V |
| 6 | Intervallo di tensione operativa | 20V~30V |
| 7 | Durata | 300.000 cicli di commutazione |
Curva teorica della resistenza al flusso della valvola del refrigerante refrigerato a 3 vie (100% completamente aperta)
| Medio | 50% glicole etilenico |
| Temperatura | 25 gradi |
| Diametro esterno del tubo | Φ25 |
| Fluire | 5-50 l/min |

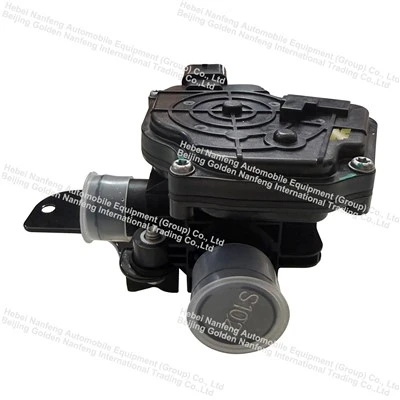

Vetrina con valvola del refrigerante a 3 vie
Di seguito è riportato il diagramma della posizione di installazione (angoli di installazione consentiti).
Requisiti di collegamento con il veicolo:
Ideale per veicoli elettrici a batteria (BEV) raffreddati a liquido, camion e autobus elettrici commerciali, sistemi di accumulo dell'energia a batteria (BESS) e gestione termica delle celle a combustibile. Eccelle negli scenari che richiedono un instradamento dinamico del refrigerante, come modalità di raffreddamento attivo/passivo, recupero del calore di scarto e bilanciamento termico multi-loop.
Che tu sia un OEM, un fornitore di livello-1 o un integratore di sistemi, la nostra valvola del refrigerante a 3 vie offre soluzioni di gestione termica affidabili, efficienti ed economiche che aiutano i tuoi sistemi EV a raggiungere prestazioni più elevate e conformità con i rigorosi standard di settore.
Offriamo servizi OEM/ODM flessibili, tra cui configurazioni di porte personalizzate, specifiche degli attuatori e supporto tecnico completo. Campioni e schede tecniche dettagliate sono disponibili su richiesta.
certificati
✅Direttiva sulle attrezzature a pressione
✅ Conformità RoHS (rispettoso dell'ambiente)
✅ Produzione certificata IATF 16949
✅ Conformità agli standard sulle perdite
Logistica e trasparenza dei pagamenti
Possiamo supportare diversi tipi di metodi di spedizione e pagamento.
Pagamento: T/T, PayPal, L/C, Western Union.
Spedizione: DHL, FedEx, UPS, trasporto aereo, trasporto marittimo (FCL/LCL).
Consegna: Campioni in 7-10 giorni. Ordini all'ingrosso in 30-35 giorni.
Profilo Aziendale
Hebei Nanfeng Automobile Equipment (Gruppo) Co., Ltdè un gruppo industriale verticalmente integrato specializzato in sistemi termici per veicoli elettrici. Con1 società commerciale internazionale(Pechino Golden Nanfeng) e5 impianti di produzione avanzati, forniamo il controllo end-to-end su qualità, costi e innovazione.
📍 Sede:Area industriale di Wumaying, contea di Nanpi, Hebei, Cina
🏭 Dimensioni della struttura: 80,000 m²
🌍 Mercati di esportazione:Asia, Europa, Nord e Sud America
Invito all'azione
- Pronti a specificare le valvole per il vostro progetto HVAC?
- Ottieni specifiche dettagliate, modelli BIM e prezzi su misura per le tue esigenze.
