Introduzione al principio di funzionamento del riscaldatore PTC
Riscaldatore del liquido di raffreddamento ad alta tensione:
Condizionamento dell'aria e refrigerazione
Sede dei sistemi
Sistema termico automobilistico
Dipartimento
1.Il principio di funzionamento del riscaldatore elettrico

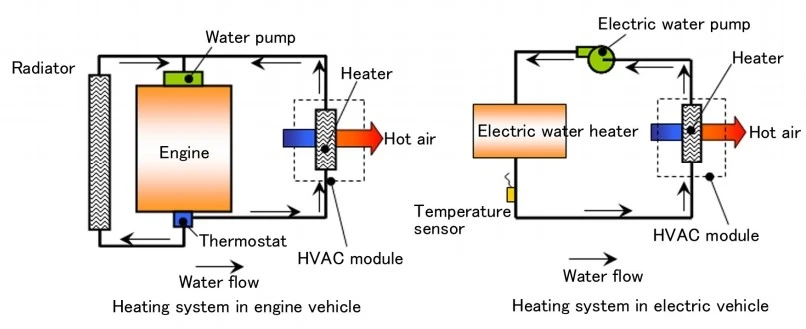

La Figura 1 mostra le configurazioni dei sistemi di riscaldamento del veicolo. Sia EV che PHEV utilizzano acqua calda riscaldata con un riscaldatore PTC invece del liquido di raffreddamento ad alta temperatura riscaldato con il calore di scarto del motore. L'acqua calda viene fatta circolare con una pompa dell'acqua elettrica.
Rispetto ad un riscaldatore ad aria, il riscaldatore ad acqua calda offre i seguenti vantaggi:
(1) Per motivi di sicurezza, il riscaldamento ad alto voltaggio è situato all'esterno dell'abitacolo.
(2) È possibile utilizzare il modulo di riscaldamento, ventilazione e condizionamento dell'aria (HVAC) del veicolo base
per ridurre i costi di sviluppo.
Figura 1
2.Le funzioni e le caratteristiche di PTC
Il PTC può essere utilizzato come elemento riscaldante in ceramica per l'avviamento delle automobili a basse temperature. Può essere realizzato in diversi tipi strutturali: tipo a tubo ramificato e tipo a disco piatto. Il risultato di ciò è che l'efficienza termica generata dal PTC può essere pienamente utilizzata. Questi due Il modello ha una struttura semplice, dimensioni ridotte e facilità di installazione.
Generalmente vengono fissati direttamente sulla parete interna della camera di vaporizzazione. La benzina nella camera di vaporizzazione viene riscaldata direttamente nella camera di vaporizzazione, provocando un rapido aumento della sua temperatura, migliorando così l'effetto di combustione e gassificazione del carburante, il che è vantaggioso per l'auto in ambienti a bassa temperatura. Può avviarsi normalmente, ridurre l'inquinamento causato dai gas di scarico delle automobili e ridurre la quantità di olio utilizzata per ridurre il consumo di carburante.
Poiché l'elemento termistore PTC della temperatura ha caratteristiche di controllo automatico e riscaldamento a temperatura costante e questo tipo di elemento riscaldante PTC funziona in uno stato di azione senza contatto quando si controlla la temperatura, è molto adatto per l'uso in auto con condizioni costantemente mutevoli in condizioni di onde estreme ambienti.
